დალუქვის დიზაინის საფუძვლები წყალგაუმტარი მართვის პოგო ქინძისთავისთვის - ბლოგი

რატომ არის მაგნიტური კონექტორების ჰიდროიზოლაცია იმაზე რთული, ვიდრე ხალხს წარმოუდგენია?

პირველი, მაგნიტური კონექტორები იკრიბება მრავალი კომპონენტისგან, როგორიცაა მაგნიტები, პოგო ქინძისთავები, სილიკონის რგოლები და ჩამოსხმული კორპუსები. მრავალი ერთობლივი ინტერფეისი ზრდის წყლის შეღწევის რისკს.

მეორე, შეკუმშვის ძალამ, რომელიც საჭიროა შეჯვარების ინტერფეისზე სათანადო დალუქვის მისაღწევად, შეიძლება შეასუსტოს მაგნიტური მიზიდულობა, რაც აადვილებს გასწორებას და იწვევს არასრულყოფილ დალუქვას.

გარდა ამისა, მცირე მანძილი კონტაქტურ წერტილებს შორის ხდის მათ მიდრეკილებას გაჟონვისკენ და ელექტროქიმიური კოროზიისკენ წყლის ზემოქმედების დროს. ნეოდიმი რკინის ბორის (NdFeB) მაგნიტები ასევე ადვილად განიცდიან ტენიანობას, რაც იწვევს ჟანგს და დაზიანებას, რაც კიდევ უფრო არღვევს დალუქვის სტრუქტურას.

შემდეგ ყურადღებას გავამახვილებ წყალგაუმტარი მაგნიტური კონექტორების ახსნაზე, რომლებიც გამოიყენება წყალქვეშა და ნოტიო გარემოში მიზნობრივი გზით -, მათ შორის წყალქვეშა კამერის აღჭურვილობის, საცურაო აუზის გამწმენდი რობოტების, გარე დამტენის სადგურებისა და სამრეწველო დასუფთავების აპლიკაციების ჩათვლით. სტატიის მეორე ნახევარში ასევე კონკრეტულად იქნება განხილული ტარებადი მოწყობილობები.

მაგნიტურ კონექტორებში ბეჭდის გაუმართაობის სამი ძირითადი მიზეზი

არასტაბილური მაგნიტური ძალა → არასაკმარისი O-რგოლის შეკუმშვა

მაგნიტური დახურვის ძალა იცვლება ჰაერის უფსკრულის, ფერომაგნიტური ზედაპირის დაბინძურების, ტემპერატურის (ამაღლებული ტემპერატურა ამცირებს NdFeB იძულებას) და გრძელვადიან დემაგნიტიზაციას. როდესაც ფაქტობრივი ძალა ეცემა დიზაინის მნიშვნელობას ქვემოთ, O-რგოლის შეკუმშვა ეცემა დალუქვის მინიმალურ ზღურბლს - ქვემოთ მაშინაც კი, როდესაც კონექტორი ვიზუალურად სრულად შეწყვილებული ჩანს.

სახის გეომეტრიული შეცდომების დალუქვა → ლოკალიზებული გაჟონვის ბილიკები

სახის დალუქვა დამოკიდებულია ორ ბრტყელ ზედაპირზე, რომლებიც ერთნაირად ხვდებიან მთელ O-რგოლ გზას. 0.02 მმ-ზე მეტი სიბრტყე (IP67-ისთვის) ქმნის ლოკალიზებულ ხარვეზებს, სადაც შეკუმშვა არასაკმარისია. ეს ხარვეზები უხილავია ნორმალური წნევის ქვეშ, მაგრამ ხდება გაჟონვის ბილიკები წყლის წნევის ქვეშ დაახლოებით 1 მეტრზე.

O-ბეჭდის შეკუმშვის ნაკრები → დალუქვის თანდათანობითი დეგრადაცია

ყოველი შეერთების/გათიშვის ციკლი შეკუმშავს და ათავისუფლებს O- რგოლს. რეზინი აგროვებს მუდმივ დეფორმაციას (შეკუმშვის ნაკრები) განმეორებითი ციკლების განმავლობაში. დღეში ორჯერ დამუხტული პროდუქტისთვის, ხუთწლიანი გამოყენება ნიშნავს დაახლოებით 3600 ციკლს. შეკუმშვის კომპლექტი 20-25%-ზე ზემოთ, როგორც წესი, ამცირებს O-რგოლის ეფექტური დალუქვის სიმაღლეს მინიმალური ზღურბლის ქვემოთ.

მეოთხე მიზეზი, რომელიც ხშირად გამოტოვებულია:NdFeB მაგნიტები სწრაფად კოროზირდება მარილიან წყალში და ქლორირებული აუზის წყალში. სტანდარტული Ni-Cu-Ni ელექტრული მოპირკეთება აუცილებელია, მაგრამ არა ყოველთვის საკმარისი - შედუღების წერტილები და მოჭრილი კიდეები შეიძლება ჰქონდეს დაფარვის ხარვეზები, რომლებიც იქცევა კოროზიის დაწყების ადგილებად. წყალგაუმტარი მაგნიტური კონექტორები, რომლებიც გამოიყენება წყლის გარემოში, უნდა მიუთითებდეს დამატებით ეპოქსიდური საფარით სტანდარტული ელექტრული საფარით.

სამი დალუქვის კონფიგურაცია და როდის გამოვიყენოთ თითოეული

შეჯვარების ინტერფეისი: პირველადი დალუქვის შუასადებები

სასურველია უწყვეტი დახურული-მარყუჟის სილიკონის O-რგოლი ან მართკუთხა შუასადებები. დაუშვებელია ღია-დაბოლოებული შუასადებები. მაგნიტური შეჯვარების ზედაპირი დაპროექტებული უნდა იყოს აწეული ბოსით/მხრით, რათა შეიქმნას მამრობითი-ქალის განთავსების სტრუქტურა, რაც შესაძლებელს გახდის შუასადის შეკუმშვას ეფექტური დალუქვისთვის.

ელექტროდის ქინძის ფართობი: ქოთანი + საინექციო ჩამოსხმის დალუქვა

წყლის შეღწევის ყველაზე მაღალი რისკის ზონა არის გამტარ ქინძისთავებსა და პლასტმასის კორპუსს შორის ინტერფეისი.
ვარიანტი A – ინექციური ჩამოსხმა: ქინძისთავები ჩასმულია- და პლასტმასი მჭიდროდ იკაფავს ქინძისთავის ფუძეს მიკრო ხარვეზების გარეშე.
ვარიანტი B – ჩასხმის-პოსტი: დაცულია წებოვანი საინექციო არხი და ივსება ეპოქსიდური AB წებო ან PU წებო, რათა მთლიანად დალუქოს ყველა მიკრო-სიცარიელე ქინძისთავებსა და პლასტმასს შორის, რაც ბლოკავს კაპილარული წყლის შეწოვას.

მაგნიტის ასამბლეის დალუქვა

NdFeB მაგნიტები უნდა დამუშავდეს თუთიის საფარით + სრული ეპოქსიდური კაფსულაციით. მთელი მაგნიტი სრულად უნდა იყოს დაფარული ფისით, დაუცველი ლითონის გარეშე.
მაგნიტის ღრუ უნდა იყოს დაპროექტებული, როგორც დამოუკიდებელი დალუქული კამერა, ხოლო მთავარი დალუქვის შუასადებები სრულად უნდა იზოლირებდეს მაგნიტის კამერას გარე ტენისგან.
არ გამოამჟღავნოთ მაგნიტები შეჯვარების ზედაპირზე, რადგან ტენიანობის შეღწევა გამოიწვევს სწრაფ დაჟანგვას და დემაგნიტიზაციას.

IP რეიტინგის დიზაინის მოთხოვნები IEC 60529-ის მიხედვით

IP რეიტინგი	IEC 60529 ტესტი	მაგნიტური ძალის მოთხოვნა	სახის დალუქვის სიზუსტე	ტიპიური აპლიკაცია
IPX4	ჩასხმული წყალი, ნებისმიერი მიმართულებით	დაბალი - ძირითადი O-კონტაქტი საკმარისია	Ra ნაკლები ან ტოლია 1.6μm	გარე შიგთავსები, ხელის სახელურები
IPX5	12,5 ლ/წთ ჭავლი, 3მ მანძილი, 3 წთ	უნდა გამოითვალოს საშუალო - დალუქვის ძალა	Ra ნაკლები ან ტოლი 1.6μm; სიბრტყე 0.05მმ-ზე ნაკლები ან ტოლი	სამრეწველო აღჭურვილობა, სამზარეულო
IPX7	1მ ჩაძირვა, 30 წუთი	მაღალი - მაგნიტური ძალა მეტი ან ტოლი დალუქვის ძალა × 1.5	Ra ნაკლები ან ტოლი 0.8μm; სიბრტყე 0.02 მმ-ზე ნაკლები ან ტოლი	გარე IoT, ტარებადი მოწყობილობები
IPX8	მწარმოებლის-განსაზღვრული სიღრმე (ჩვეულებრივ 3მ–30მ+), უწყვეტი	მაღალი - უფსკრული ექსტრუზიის კლირენსი უნდა დადასტურდეს სრული ჰიდროსტატიკური დატვირთვით	Ra ნაკლები ან ტოლი 0,4μm; სიბრტყე 0.01 მმ-ზე ნაკლები ან ტოლი	წყალქვეშა კამერები, აუზის რობოტები, საზღვაო

შენიშვნა: "X" IPX4-დან IPX8-მდე მიუთითებს, რომ მტვრის შეღწევის ტესტი არ ჩატარებულა. IP67 ან IP68 მარკირებულმა პროდუქტებმა ასევე გაიარეს IP6X სრული მტვრის გამორიცხვის ტესტი, რაც დამატებით მოთხოვნებს აყენებს დალუქვის სტრუქტურას -, როგორც წესი, მთლიან შესაბამისობას უფრო მკაცრს ხდის, ვიდრე მხოლოდ წყლის რეიტინგი გვთავაზობს.

O-ბეჭდის მასალის შერჩევა: ქიმიის შესაბამისობა გარემოსთან

წყალქვეშა აპლიკაციებში O-რგოლის ქიმიური თავსებადობა და შეკუმშვის ნაკრების შესრულება უფრო მნიშვნელოვანია, ვიდრე სხვა თვისებები. მასალის არასწორი შერჩევა არის ლუქის გაუმართაობის ერთადერთი ყველაზე გავრცელებული მიზეზი 12-24 თვეში, პროდუქტის წყალგაუმტარი პირველადი ტესტირების შემდეგ დიდი ხნის შემდეგ.

მასალა	ტემპერატურის დიაპაზონი	რეკომენდებული სიმტკიცე	ქლორი / მარილიანი წყალი	ოზონი / UV	საუკეთესოდ შეეფერება
სილიკონი (VMQ)	-55 გრადუსიდან +200 გრადუსამდე	40–70 ნაპირი ა	საშუალო	შესანიშნავი	ტანსაცმელი, კანის-კონტაქტი, გარე ტემპერატურის ფართო დიაპაზონი
EPDM	-45 გრადუსიდან +150 გრადუსამდე	50–80 სანაპირო ა	შესანიშნავი	შესანიშნავი	აუზის აღჭურვილობა, მარილიანი წყალი, გარე IoT დამტენი სადგურები
NBR	-30 გრადუსიდან +110 გრადუსამდე	50–90 ნაპირი ა	ღარიბი	ღარიბი	მხოლოდ სამრეწველო ნავთობის გარემოში (არ არის შესაფერისი წყლის ან გარე გამოყენებისთვის)
FKM (ვიტონი)	-20 გრადუსიდან +200 გრადუსამდე	60–90 ნაპირი ა	შესანიშნავი	შესანიშნავი	ქიმიური დამუშავების, მაღალი-ტემპერატურული გამრეცხვის მოწყობილობა

აუზის გარემოს გაფრთხილება:NBR სწრაფად იშლება ქლორებულ წყალში -, როგორც წესი, ავლენს ზედაპირის ბზარს და კვეთის შეკუმშვას 6-12 თვეში, რაც იწვევს დალუქვის გაფუჭებას. სილიკონი კარგად ეწინააღმდეგება ქლორს, მაგრამ ადიდებს ზეთის-დაბინძურების არსებობისას. აუზისა და მარილის წყალგაუმტარი მაგნიტური კონექტორის გამოყენებისთვის, EPDM არის საიმედო არჩევანი. სილიკონის ღირებულების სხვაობა მინიმალურია; საიმედოობის განსხვავება არსებითია.

Wearable vs. Submerged Industrial: ორი განსხვავებული დიზაინის ლოგიკა

მაგნიტური Pogo Pin კონექტორი Wearable Devices-ისთვის და წყალგაუმტარი მაგნიტური კონექტორი, რომელიც გამოიყენება სამრეწველო ან წყალქვეშა აღჭურვილობაში, იზიარებს იგივე IP შეფასების მიზნებს -, მაგრამ მათ მიღწევის საინჟინრო გზა ფუნდამენტურად განსხვავებულია.

წყალქვეშა / სამრეწველო

წყალგაუმტარი მაგნიტური კონექტორი(წყლის აღჭურვილობა)

კონექტორი OD ჩვეულებრივ 8–25 მმ; ხელმისაწვდომია ადეკვატური დალუქვის ფართობი
შესაძლებელია ლაბირინთი + სახის ბეჭდის კომბინაცია
შესაძლებელია მაგნიტის უფრო დიდი მოცულობები; გულუხვი დახურვის ძალა
O-ბეჭდის მავთულის დიამეტრი 1,0–3,0 მმ; უფრო ფართო ტოლერანტობა
მაგნიტის კოროზიის წინააღმდეგობა კრიტიკულია (Ni-Cu-Ni + ეპოქსია)
ჩვეულებრივ დაბალი ციკლის რაოდენობა (500-5000)
სასურველია EPDM O- ბეჭედი

მაგნიტური Pogo Pin კონექტორი ტარებადი მოწყობილობებისთვის

სივრცის უკიდურესი შეზღუდვა - მაგ., მაგნიტური კონექტორის დიამეტრი 4.5მმ ჭკვიანი რგოლი აქვს მხოლოდ 4.5მმ OD
O-ბეჭდის მავთულის დიამეტრი ჩვეულებრივ < 0,5 მმ; უკიდურესად მჭიდრო ტოლერანტობა
არ არის ადგილი ლაბირინთისთვის; მხოლოდ სახის ბეჭედი
მაგნიტური ძალა უნდა იყოს დაბალანსებული: ძალიან ძლიერი ართულებს მოცილებას; ძალიან სუსტი არღვევს ბეჭედს
სილიკონის O- ბეჭედი (კანთან კონტაქტის უსაფრთხოების პრიორიტეტი)
ციკლის მაღალი რაოდენობა (5000–20000); შეკუმშვის ნაკრები არის დაბერების ძირითადი მექანიზმი
ოქროს-მოოქროვილი ზამბარის კონტაქტები დაბალი წინააღმდეგობისა და მაღალი ციკლის გამძლეობისთვის

ინარჩუნებს თუ არა მაგნიტური Pogo პინის კონექტორი ტარებადი მოწყობილობებისთვის IP67 ეფექტურობას 3-5 წლის განმავლობაში, ნაკლებად დამოკიდებულია საწყის ლუქის დიზაინზე და უფრო მეტად O- რგოლის შეკუმშვის ნაკრების მახასიათებლებზე დროთა განმავლობაში. მინიმალური მოთხოვნაა სილიკონის მითითება 20%-ზე დაბალი შეკუმშვით. სთხოვეთ მომწოდებლებს შეკუმშვის ნაკრების მონაცემთა ფურცლის მნიშვნელობა თქვენს მოსალოდნელ ოპერაციულ ტემპერატურაზე, სანამ დაიწყებთ დიზაინს.

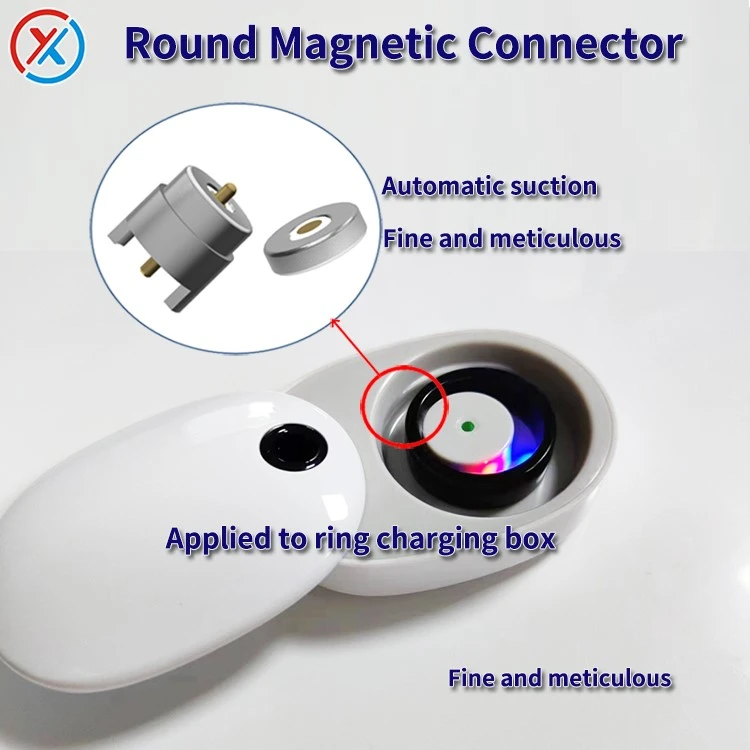

1238-3

მარცხის ოთხი გავრცელებული რეჟიმი და მათი ძირეული მიზეზები

შერწყმული ჩანს · IP ტესტი ჩავარდაარასაკმარისი მაგნიტური ძალა - O-რგოლის შეკუმშვა მინიმუმამდე

კონექტორი მთლიანად დახურულია, მაგრამ IP ტესტირება ვერ ხერხდება. ფაქტობრივი მაგნიტური ძალა დაეცა საპროექტო მნიშვნელობის - ქვემოთ, როგორც წესი, ფერომაგნიტური დაბინძურების გამო შეწყვილებულ სახეებზე, რომელიც გადახრის ნაკადს, ან ნაწილობრივი თერმული დემაგნიტიზაციით. O-რგოლის შეკუმშვა არის ქვე-ზღვრული, მიუხედავად იმისა, რომ დამაკავშირებელი გამოიყურება სათანადოდ დადგმული.

დიაგნოზი:

გაზომეთ ზედაპირის ნაკადის სიმკვრივე გაუსმეტრით და შეადარე დიზაინის მნიშვნელობას

პრევენცია:

დიზაინი მაგნიტური ძალის უსაფრთხოების კოეფიციენტით მეტი ან ტოლი 1,5× (დალუქვის შეკუმშვის ძალა + პინის ზამბარის ძალა)

გაჟონვა 6-12 თვეზე--O-ring მასალის შეუთავსებლობა გამოყენების გარემოსთან

პროდუქტი გადის თავდაპირველ IP ტესტირებას; გაჟონვის სიხშირე თანდათან იზრდება თვეების განმავლობაში, ნაწილდება შემთხვევით ერთეულებზე და არა ჯგუფურად კონკრეტულ პარტიებში. თითქმის ყოველთვის მასალის შერჩევის შეცდომა - NBR ქლორირებული ან UV-დაუცველ გარემოში ყველაზე გავრცელებული დამნაშავეა. მასალა ქიმიურად იშლება, კვეთა იკუმშება და შეკუმშვა ეცემა დალუქვის ზღურბლს ქვემოთ.

დიაგნოზი:

კვეთის გაზომვა

შესწორება:

გადართვა EPDM-ზე აუზისთვის/საზღვაო; FKM ქიმიური დამუშავების გარემოსთვის

გადის არაღრმა · ცდება ღრმაO-რგოლის უფსკრული ამოწურვა - ღარის არასწორი კლირენსი

გადის 0.5მ-ზე; ჟონავს 3 მ. უკანა ღარი-გაბარიტულია. ჰიდროსტატიკური წნევის ქვეშ, რეზინი ხვდება უფსკრულისკენ, მუდმივად დეფორმირდება ისე, რომ არღვევს ბეჭედს. წნევის მოხსნის შემდეგ დაზიანება შეუქცევადია. ეს არის ღრმა-წყალგაუმტარი მაგნიტური კონექტორის დიზაინის ერთ-ერთი ყველაზე დაუზუსტებელი ასპექტი.

დიაგნოზი:

შეამოწმეთ დაშლილი O-რგოლი ერთი-გვერდითი ექსტრუზიის ნიშნებისთვის

შესწორება:

შეამცირეთ უკანა ღარი-დაშორება 0.03-0.05 მმ-მდე, ან გაზარდეთ O-რგოლის სიმტკიცე Shore A 70-80-მდე

გაჟონვა 1-3 წლის განმავლობაში (ტარებადი) კუმულაციური შეკუმშვის ნაკრები - დალუქვის სიმაღლის თანდათანობითი დაკარგვა

100% წყალგაუმტარი ტრანსპორტირებისას; გაჟონვის მაჩვენებელი სტაბილურად იზრდება მინდორში 12-36 თვის განმავლობაში. კლასიკური შეკუმშვის ნაკრების უკმარისობა. O-რგოლის ფიზიკური ჯვარი-სიმაღლე შემცირდა მინიმალური დალუქვის შეკუმშვის ქვემოთ. ყველაზე გავრცელებული Magnetic Pogo Pin Connector Wearable Devices-ისთვის მაღალი შეჯვარების სიხშირისა და მიკრო{8}}მასშტაბის O-რგოლის ზომების გამო.

პრევენცია:

მიუთითეთ სილიკონი შეკუმშვის კომპლექტით < 20%; დაამატეთ 10-15% დამატებითი შეკუმშვა, როგორც დეგრადაციის ზღვარი ღარის დიზაინში

დადასტურება:

დაჩქარებული დაბერება: 70 გრადუსი × 500 საათი, შემდეგ ხელახლა-ტესტი IP

რვა ტესტი, რომელიც რეალურად ადასტურებს ბეჭდის დიზაინს

IP ტესტი 100% წარმოების სიჩქარით

ნიმუშის ტესტირება მხოლოდ საპროექტო სამუშაოებს გეტყვით; 100% წარმოების ჰიდროსტატიკური სკრინინგი გეუბნებათ, რომ წარმოება თანმიმდევრულია. ეს განსაკუთრებით მნიშვნელოვანია კომპაქტური კონექტორებისთვის, სადაც განზომილების ცვალებადობა პირდაპირ გავლენას ახდენს შეკუმშვაზე.

IP ხელახალი ტესტირება დაჩქარებული დაბერების შემდეგ

70 გრადუსზე 500 საათის განმავლობაში (დაახლოებით 3-5 წლის ექვივალენტური ოთახის ტემპერატურაზე), შემდეგ ხელახლა-გაუშვით სრული IP პროტოკოლი. ადასტურებს, რომ O-ბეჭდის შეკუმშვის ნაკრები არ აყენებს კომპრომისს პროდუქტის სიცოცხლის განმავლობაში.

IP ხელახალი ტესტი თერმული შოკის შემდეგ

50 ციკლი -20 გრადუსიდან +70 გრადუსამდე (თითოეული უკიდურესი 30 წუთი), შემდეგ ხელახლა-გამოცადეთ IP. ადასტურებს, რომ დიფერენციალური თერმული გაფართოება დამაკავშირებელ სხეულს, O-რგოლსა და მაგნიტის კორპუსს შორის არ ხსნის გაჟონვის ბილიკებს.

დაბალი-ტემპერატურის შეჯვარების ტესტი

-10 გრადუსზე, გადაამოწმეთ, რომ მაგნიტური დახურვის ძალა კვლავ გადალახავს ცივი O- რგოლის გაზრდილ სიმტკიცეს. სილიკონი ნაკლებად რბილდება, ვიდრე სხვა ელასტომერები დაბალ ტემპერატურაზე, მაგრამ მაინც გამაგრდება ოთახის ტემპერატურასთან შედარებით - კონექტორი საიმედოდ უნდა დაჯდეს ცივ გარემოში.

დაბინძურებული-სახის IP ტესტი

დაასხით ლითონის ფილები ან ქვიშის ნაწილაკები შეჯვარებულ პირებზე, შეაერთეთ კონექტორი და ჩაატარეთ IP ტესტი. ახდენს მინდვრის დაბინძურების სიმულაციას. მნიშვნელოვანი ტესტი ნებისმიერი წყალგაუმტარი მაგნიტური კონექტორისთვის, რომელიც გამოიყენება გარე ან სამრეწველო გარემოში, სადაც სავარაუდოა ნარჩენების დაგროვება.

გამოაქვეყნეთ-დემაგნიტიზაციის IP ტესტი

დაძველეთ კონექტორი 60 გრადუსზე 1000 საათის განმავლობაში, ხელახლა-გაზომეთ მაგნიტური დახურვის ძალა და შემდეგ ჩაატარეთ IP ტესტი. ადასტურებს, რომ დალუქვის სისტემას აქვს საკმარისი ზღვარი, რათა დააკმაყოფილოს მაგნიტური ნაკადის დანაკარგი პროდუქტის მოსალოდნელი მომსახურების ვადის განმავლობაში.

ხელოვნური ოფლიანობის ჩაძირვა Wearable-სპეციფიკური

ჩაეფლო ხელოვნურ ოფლში (შემუშავებულია IEC 60068-2-78 ან ექვივალენტის მიხედვით) და ხელახლა-გამოცადეთ IP. ადასტურებს, რომ O-რგოლი და მოოქროვილი კონტაქტები არ იშლება კანის ხანგრძლივი კონტაქტით. საჭიროა ნებისმიერი მაგნიტური Pogo Pin კონექტორისთვის ჩასატარი მოწყობილობებისთვის, რომლებიც შედიან კანთან კონტაქტის პროდუქტის გზაზე.

მაღალი-ციკლის IP ხელახალი ტესტირება Wearable-სპეციფიკური

დაასრულეთ 10000 სტანდარტული შეჯვარების ციკლი, შემდეგ ხელახლა-გაუშვით IP პროტოკოლი. პირდაპირ ადასტურებს, რომ O-ბეჭედი შეკუმშვის ნაკრები მაღალი-სიხშირის გამოყენებისგან არ ეცემა დალუქვის მინიმალურ ზღვარს ქვემოთ ნომინალური მომსახურების ვადის დასრულებამდე.

კითხვები ინჟინრებს ყველაზე ხშირად სვამენ

Q: შეუძლია თუ არა მაგნიტურ კონექტორს რეალურად მიაღწიოს IP68-ს, ან არის თუ არა პრაქტიკული ჭერი?

პასუხი: დიახ, IP68 მიღწევადია, მაგრამ სიღრმის სპეციფიკაცია მნიშვნელოვანია. სახის დალუქვა საკმარისია IP68-ისთვის 3 მ. IP68-ისთვის 10 მეტრზე ან მის ფარგლებს გარეთ, ლაბირინთი-დახმარებული დიზაინი უფრო საიმედო გზაა, რომელიც კომბინირებულია O-რგოლის უკანა ღარი-მჭიდრო კონტროლთან, რათა თავიდან აიცილოს უფსკრული ექსტრუზია 0,2 MPa+ ჰიდროსტატიკური დატვირთვის ქვეშ. წყალქვეშა კამერის კორპუსები და საზღვაო ROV კონექტორები რეგულარულად აღწევენ IP68 10–100 მ სიღრმეზე დამკვიდრებული წყალგაუმტარი მაგნიტური კონექტორის დიზაინის გამოყენებით. შეზღუდვა არის სახის სიზუსტისა და ღარების გეომეტრიის დალუქვა და არა თავად მაგნიტური პრინციპი.

კითხვა: შეუძლია თუ არა მაგნიტური კონექტორის დიამეტრის 4.5 მმ სმარტ რგოლს რეალურად მიაღწიოს IP68-ს?

პასუხი: ტექნიკურად შესაძლებელია, მაგრამ ბევრად უფრო რთული, ვიდრე უფრო დიდი კონექტორებისთვის. 4.5 მმ OD-ზე, დალუქვის კონტაქტის ეფექტური სიგანე, როგორც წესი, 1 მმ-ზე ნაკლებია, ხოლო O{3}}რგოლის მავთულის დიამეტრი არის 0.4–0.6 მმ. IP68 ამ მასშტაბის შესანარჩუნებლად საჭიროა სახის სიბრტყის დალუქვა 0,005–0,01 მმ დიაპაზონში და ზედაპირის უხეშობა Ra ნაკლები ან ტოლი 0,4 μm -, რაც მიიღწევა ზუსტი დამუშავებისას, მაგრამ მოითხოვს სპეციალურ ინსპექტირების საფეხურს. ყველაზე წარმოების ჭკვიანი რგოლის დამტენები მიმართულია IP67 (1მ / 30 წთ); IP68 მოითხოვს 100% გამავალი წყალგაუმტარი ტესტირებას და დამუშავების უფრო მკაცრ ტოლერანტობას, რაც მნიშვნელოვნად ზრდის ღირებულებას.

კითხვა: როგორ შევამოწმო, რომ მაგნიტური ძალა საკმარისად ძლიერია დალუქვის შესანარჩუნებლად?

A: გამოთვალეთ სამ ეტაპად: პირველი, შეაფასეთ O-რგოლის დალუქვის ძალა (O-რგოლის პერიმეტრი × კვეთის-სიხისტე დიზაინის შეკუმშვისას); მეორე, ჯამი ჯამური pogo pin ზამბარის ძალა; მესამე, გაამრავლეთ კომბინირებული მაჩვენებელი 1.5-ზე უსაფრთხოების ფაქტორისთვის. ეს იძლევა მინიმალურ საჭირო მაგნიტურ დახურვის ძალას. შემდეგ გაზომეთ კონექტორის ფაქტობრივი გამწევი{-ძალა ძალის ლიანდაგით და დარწმუნდით, რომ ის აჭარბებს მინიმუმს. მნიშვნელოვანი შენიშვნა: ყოველთვის შეასრულეთ ეს დადასტურება სიმულირებული დაბინძურებით შეჯვარების სახეებზე - ფერომაგნიტური ნამსხვრევები ზედაპირზე ამცირებს გამოსაყენებელ მაგნიტურ ძალას 15-30%-ით ტიპიურ გარე გარემოში.

კითხვა: როგორ უნდა დავაკონკრეტო NdFeB მაგნიტის კოროზიისგან დაცვა წყალქვეშა გამოყენებისთვის?

A: Bare NdFeB იწყებს კოროზიას მარილიან წყალში რამდენიმე საათში. სტანდარტული Ni-Cu-Ni ელექტრული მოპირკეთება (სულ 10–30 μm) არის მინიმალური წყალქვეშა გამოყენებისთვის. მდგრადი ჩაძირვის ან მარილიანი წყლის ზემოქმედებისთვის, დაამატეთ ეპოქსიდური საფარი დაახლოებით 0,1 მმ სისქის. წყალგაუმტარი მაგნიტური კონექტორის ყველაზე საიმედო გადაწყვეტა საზღვაო გარემოში არის მაგნიტის სრულად ჩასმა უჟანგავი ფოლადის ან ტიტანის გარსაცმში - წყლისგან დაფარვის ზედაპირი არ არის დაუცველი. თუ დიზაინი მოითხოვს მაგნიტის სახის გამოვლენას (დაწყვილების ზედაპირზე ნაკადის მაქსიმალურად გაზრდის მიზნით), ეპოქსიდური მიდგომა გონივრული კომპრომისია; შეამოწმეთ საფარის მთლიანობა ნებისმიერი მარილიანი წყლის გამოყენებამდე.
